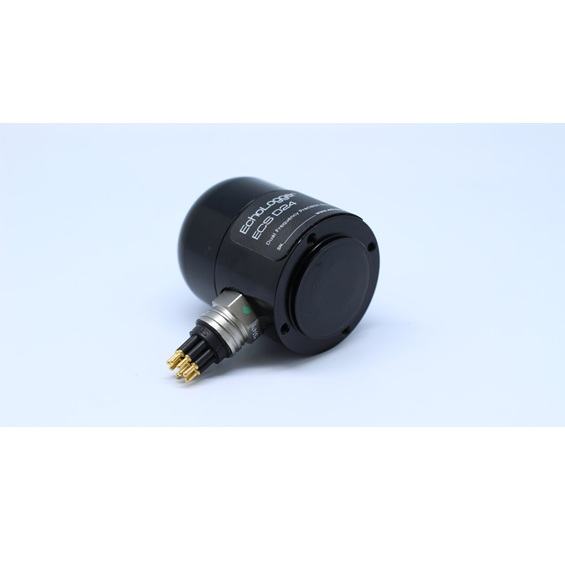

Dual Frequency Echosounder (Deep) – Echologger ECT/ECS D24 & D710

Los ecosondas ECT D24 (200/450 kHz) y ECT D710 (750 kHz/1 MHz) de Echologger representan una solución avanzada para levantamientos batimétricos y monitorización submarina en aguas profundas. Su diseño ultracompacto y robusto permite despliegues en ROVs, AUVs y USVs, garantizando precisión y fiabilidad incluso en condiciones extremas.

Características principales

• Profundidad operativa: hasta 6.000 m (según modelo y carcasa).
• Frecuencias duales:
  • ECT/ECS D24: 200 kHz / 450 kHz
  • ECT/ECS D710: 750 kHz / 1 MHz
• Cobertura completa de columna de agua con retrodispersión en tiempo real.
• Resolución de columna de agua: aprox. 7.5 mm @100 kHz.
• Altímetro integrado: resolución de 1 mm.
• Sensor de inclinación dual-axis: roll y pitch ±90°, resolución 0.1°.
• Sensor de temperatura: resolución 0.1 °C.
• Interfaces de comunicación: RS232 / RS485 (seleccionables), hasta 921.600 baud.
• Compatibilidad software: Hypack, HydroMagic, BathySurvey App.
• Conector submarino SEACON, carcasa en Acetal (100 m) o aluminio anodizado (1.000–6.000 m).
• Dimensiones compactas: Ø55–56 mm × L70–85 mm, peso aprox. 280–320 g.

Especificaciones técnicas destacadas

• Anchura de haz:
  • D24: 10° / 5°
  • D710: 3.5° / 2.5°
• Rangos de medida:
  • 200 kHz: 0.5 – 200 m
  • 450 kHz: 0.15 – 100 m
  • 750 kHz: 0.03 – 50 m
  • 1 MHz: 0.02 – 30 m
• Potencia de transmisión: hasta 50 W (ajustable).
• Tasa de ping: hasta 100 Hz.
• Alimentación: 10–75 VDC, consumo máx. 2 W.
• Temperatura de operación: -10 °C a +50 °C.

Aplicaciones

• Levantamientos batimétricos en aguas profundas.
• Monitorización de sedimentos y procesos de erosión.
• Navegación y evitación de obstáculos en ROV/AUV.
• Estudios de zooplancton y pesquerías.
• Monitorización de oleaje y dinámica costera.
